Escala de medição
|
F400: 0~400μm N400: 0~400μm F1: 0~1250μm F1/90: 0~1250μm
N1: 0~1250μm F10: 0~10000μm CN02: 10~200μm
|
|
Exatidão de medição
|
F400、 N400 calibração de 1 ponto: ） do （2%+0.7 do ± calibração de 2 pontos: 、 1%+7 do、 N1 do、 F1/90 do） F1 do （do ± CN02 calibração de 1 ponto: ） do （2%+1 do ± calibração de 2 pontos: ） 1%+1 do （do ± F10 calibração de 1 ponto: ） do （2%+10 do ± calibração de 2 pontos: ） do （1%+10 do ±
|
|
Calibração
|
calibração de /basic da calibração do ponto de /2 da calibração de 1 ponto
|
|
Definição da exposição
|
0.1um (0~99.9um)/1um (sobre 100um)
|
|
Peso
|
250g (que inclui o pacote da bateria)
|
|
Ambiente da operação
|
Temperatura: umidade 0℃~50℃: 20%RH~90%RH
|
|
Modalidade de operação
|
Modalidade de teste direta e modalidade das estatísticas do bloco
|
|
Modalidade de medição
|
contínuo/escolha
|
|
Modalidade da parada programada
|
manual/automático
|
|
Alarme da operação
|
Música do anel para alarmar o erro
|
|
Tratamento do sinal
|
|
Ponto inicial
|
Os limites que ajustam-se e alarmam automaticamente valores medidos fora do limite
|
|
Análise de dados
|
Analisando um grupo de valores de medição através do histograma
|
|
Função da estatística
|
Desvio padrão/número médios de mínimo do máximo das medidas
|
|
Dados Merory
|
|
Valores da espessura
|
500 dados de medição
|
|
Supressão
|
Escolha dados duvidosos/todos os dados de um grupo
|
|
Entrada/saída
|
|
Cópia
|
valores medidos, valores da estatística, valores de limite e histograma
|
|
Uma comunicação
|
RS232/USB
|
|
Fonte de alimentação
|
|
Bateria
|
Niquelar-hidruro 9V/baterias alcalinas
|
|
Inspeção da bateria do poder
|
indicação da baixa tensão
|
|
Entrega padrão
|
Unidade principal
|
1
|
|
Ponta de prova integrada ((N1orF1)
|
1
|
|
Jogo da folha da calibração
|
4
|
|
Jogo da base da calibração
|
1
|
|
bateria 9V alcalina
|
1
|
|
Manual da instrução
|
1
|
|
Impressora RD-E32-SN
|
1
|
|
Introspecção do software CTG
|
1
|
|
Acessórios opcionais
|
|

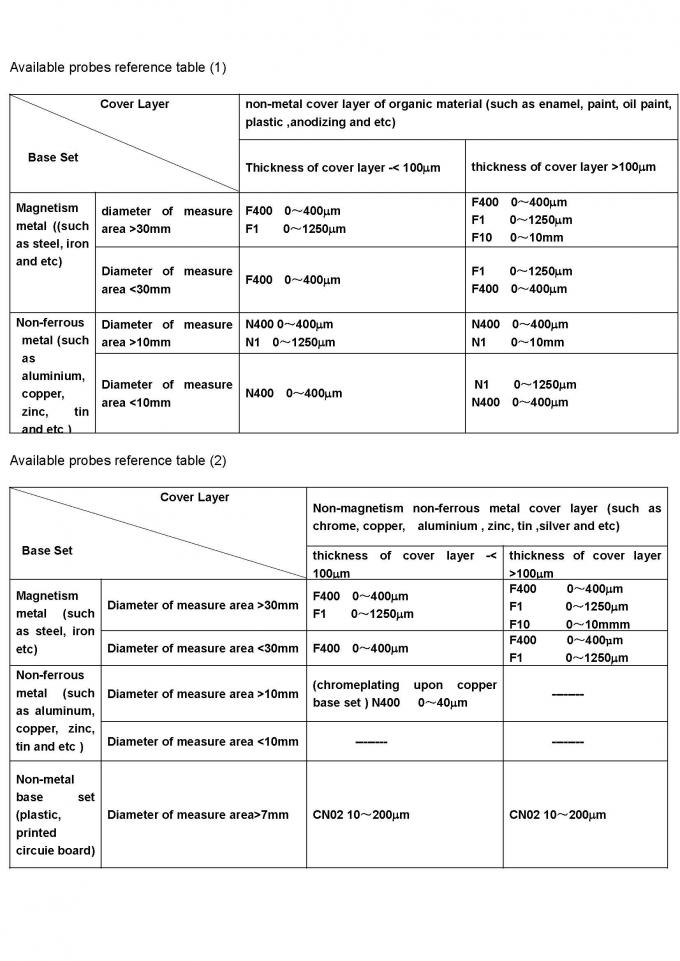

ponta de prova
|
F400 F1 F1/90° F10 N400 N1 CN02
|
|
Modelo da ponta de prova
|
F400
|
F1
|
F1/90°
|
F10
|
N400
|
N1
|
CN02
|
|
|
Princípio de funcionamento
|
indução magnética
|
corrente de redemoinho induzida
|
|
|
Escala de medição (milímetros)
|
0~400
|
0~1250
|
0~10000
|
0~400
|
 0~1250
|
10~200
|
|
|
(chromeplating em cima da base de cobre ajustou 0~40)
|
|
|
Definição (milímetros)
|
0.1
|
0.1
|
10
|
0.1
|
0.1
|
1
|
|
|
Tolerância
|
calibração 1point (milímetro)
|
± (3%H+0.7)
|
± (3%H+1)
|
± (3%H+10)
|
± (3%H+0.7)
|
± (3%H+1.5)
|
± (3%H+1)
|
|
|
calibração 2point (milímetro)
|
± (1%H+0.7)
|
± ((1%H+1)
|
± (1%H+10)
|
± (1%H+0.7)
|
） do （1%H+1.5 do ±
|
--------
|
|
|
Condição de medição
|
Raio mínimo da curvatura (milímetros)
|
convexo
|
1
|
1.5
|
liso
|
10
|
convexo
|
1.5
|
3
|
liso
|
Somente horizontalmente
|
|
|
Minuto
área da medida (milímetros)
|
F3
|
F7
|
F7
|
F4
|
F4
|
F5
|
F5
|
F7
|
|
|
Espessura crítica da carcaça (milímetro)
|
0.2
|
0.5
|
0.5
|
2
|
0.3
|
0.3
|
0.3
|
Nenhum limite
|
|
