O detector da falha da partícula magnética tem as características da estrutura compacta, da disposição razoável, da mobilidade pequena do tamanho, a de pouco peso e a conveniente. O detector da falha pode ser usado diretamente na corrente alternada,
É apropriado para a inspeção da solda da casca, a detecção da solda da construção de aço da alta altitude e a operação interna da embarcação de pressão. Este instrumento é apropriado para as peças da construção de aço do poder, metalurgia, petroquímico, maquinaria e outras indústrias, tais como a caldeira, embarcação de pressão, tubulação da pressão, solda do corpo do navio e estrutura da soldadura de vários tipos de superfície material ferromagnetic e de partícula magnética flaw a detecção de defeito de superfície próximo.
Este instrumento conforma-se às exigências padrão de JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024. “condição técnica do detector eletromagnético da falha do garfo”.
Características do produto
Termine a construção selada, durável
Produto químico e abrasão resistentes
Excede especificações de levantamento de ASTM
Há uns lugares conectados diretamente à fonte da alimentação CA, que pode diretamente ser conectada com a fonte da alimentação CA.
Construído na microplaqueta do microcomputador para estabilizar a tensão da saída e para assegurar a sensibilidade da detecção.
Magnetização ajustável
.
Parâmetro técnico
Temperatura de trabalho: -10 ~ +40 C
Temperatura de armazenamento: -20 ~ 50 C
Humidade relativa: <80>
Elevação da temperatura do trabalho: <18 C="">
Taxa provisória da carga: >50%
Sensibilidade: Sulco padrão da parte de teste A1 15/50 indicado claramente.
Poder mínimo da C.A. que iça o poder: >4.5kg (44N)

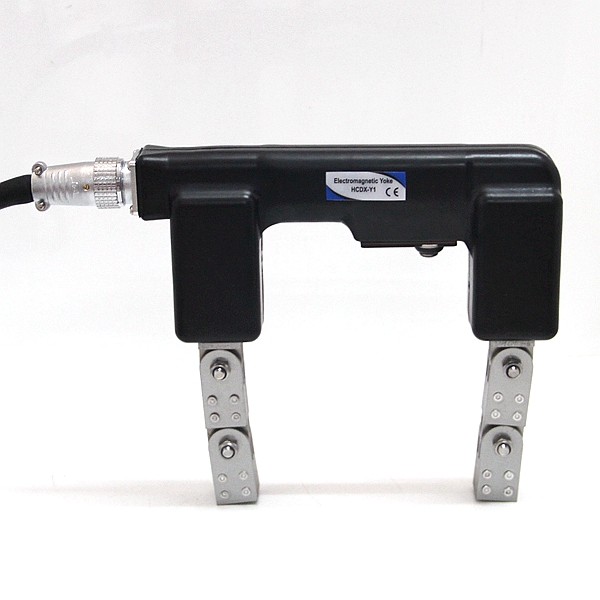

Guia modelo
HCDX-Y1
| Garfo eletromagnético | HCDX-Y1 |
| Afastamento do elétrodo | 0~210mm |
| Corrente máxima | 2.8A |
| peso | 2.2kg |
| função principal | Magnetização direta da corrente alternada |
Tabela opcional do bloco da bateria:
| Nome | Bloco da bateria do inversor de DC-AC | Bloco da bateria do inversor de DC-AC | Fonte de alimentação magnetizada C.C. |
| Modelo | MT-600 | MT-610 | MT-500 |
| tensão da saída | C.A. | C.A. | C.C. |
| Tipo do poder | Bateria de lítio | Bateria de lítio | Bateria de lítio |
| Corrente de carregamento | 2A | 2A | 2A |
| Capacidade da bateria | 4400mAh | 8000mAh | 4400Ah |
| Tempo de funcionamento | Sobre 4h | Sobre 6h | Sobre 8h |
| Tamanho da forma | 55×95×180 (milímetro) | 55×95×240 (milímetro) | 55×95×110mm |
| peso | 1.0kg | 1.2kg | 0.65kg |

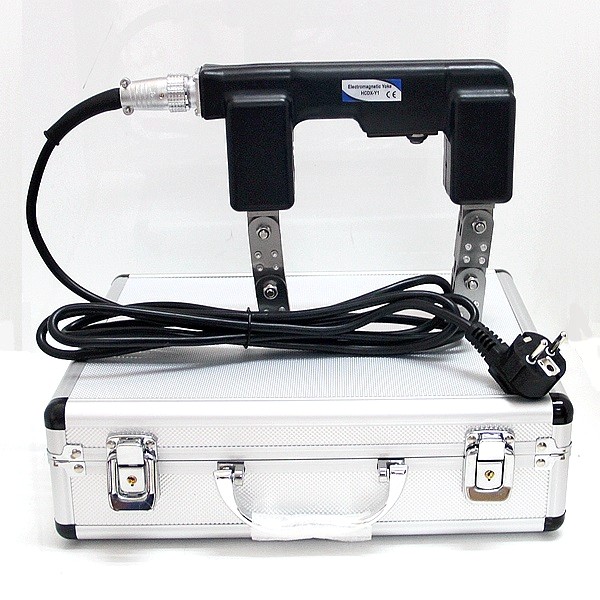

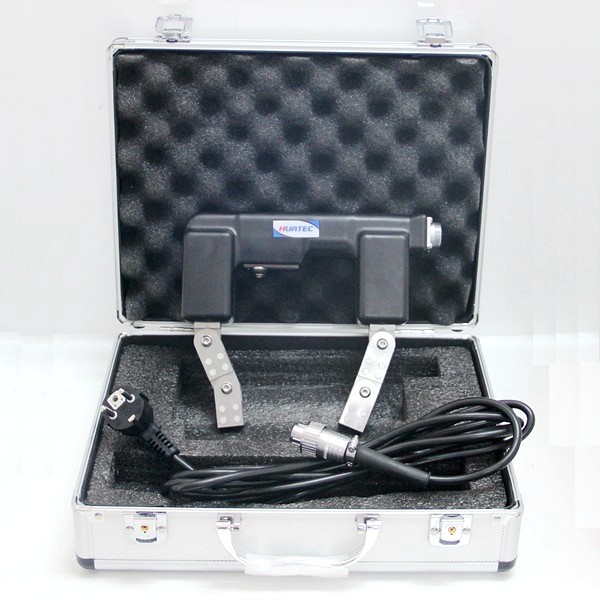

Configuração padrão:
HCDX-Y 1
Anfitrião magnético 1 do detector da falha do pó
Linha elétrica 1

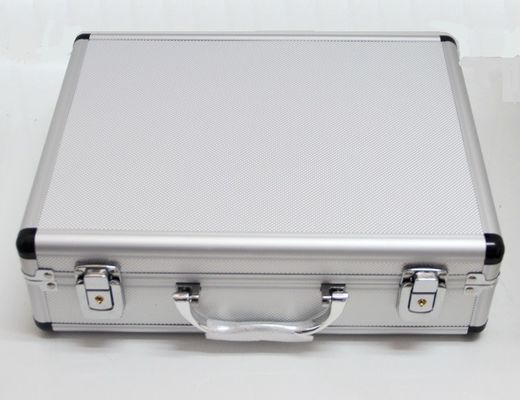

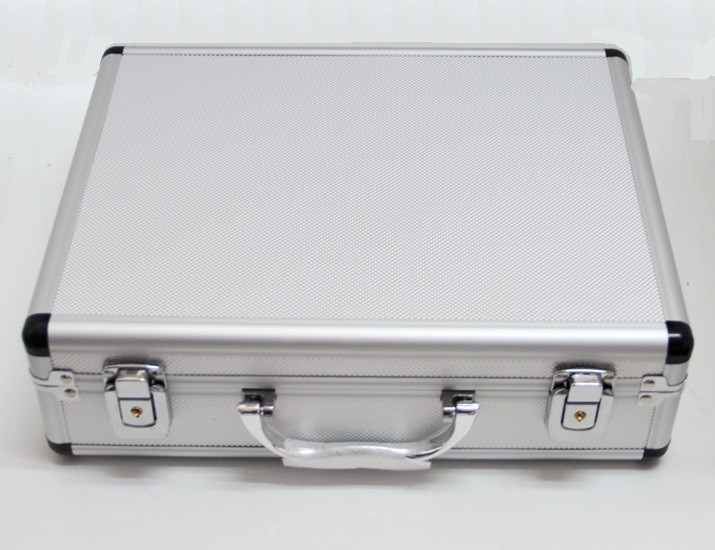

Caixa 1 do instrumento
Exemplos do defeito: Lugar do defeito:
Superfície das emendas das inclusões e ideal subsuperficial para: Quebras de fadiga
O psiquiatra racha inspeçãos do potenciômetro dos testes de campo dos regaços dos rasgos
Inspeçãos em serviço de moedura das quebras da escória da soldadura
Extinguindo as quebras que exigem ambientes
Inspeção da solda
