Inspecção de partículas electromagnéticas e magnéticas

Inspeção de Partículas Magnéticas Eletromagnéticas Yoke AC/DC Alimentado por BATERIA Detecta Indicações de Superfície e Subsuperfície

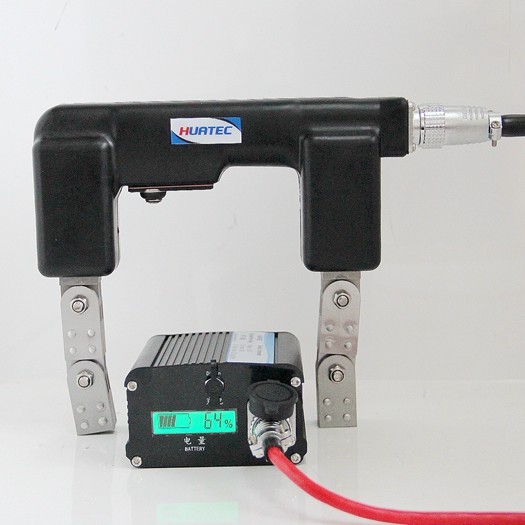

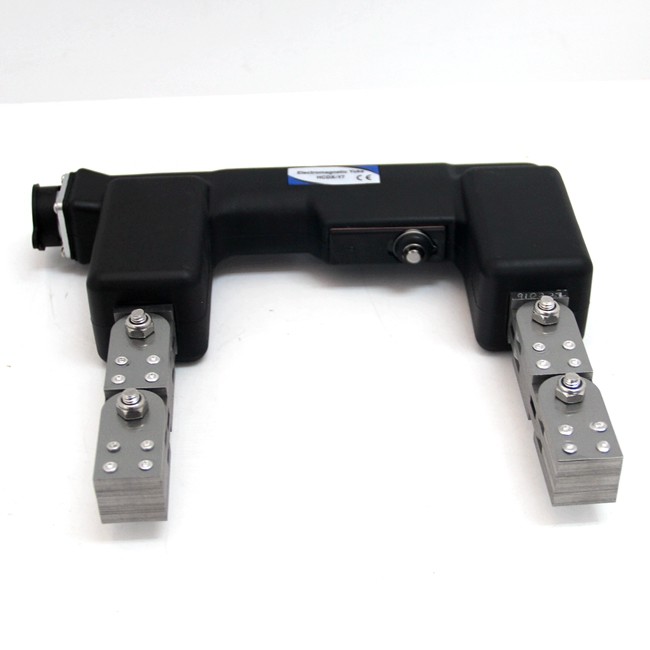

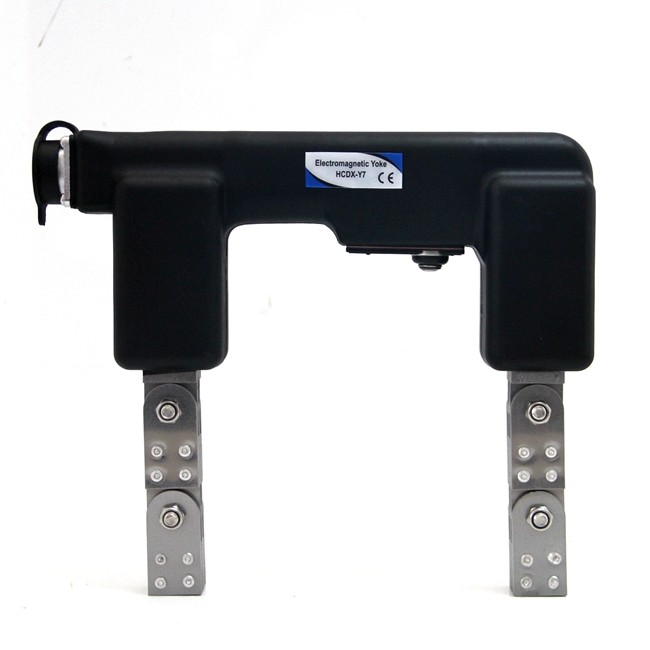

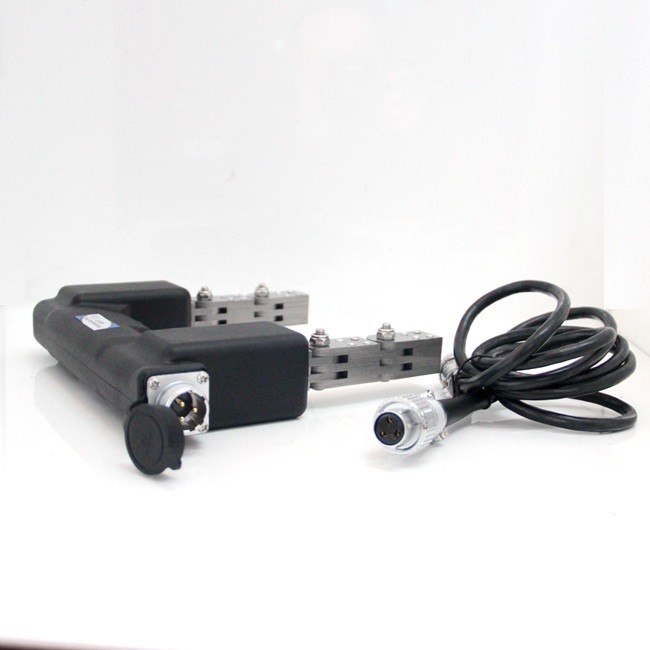

O HCDX-Y7 é um yoke durável, AC/DC, alimentado por BATERIA, projetado para detectar indicações de superfície e subsuperfície nas aplicações mais severas.

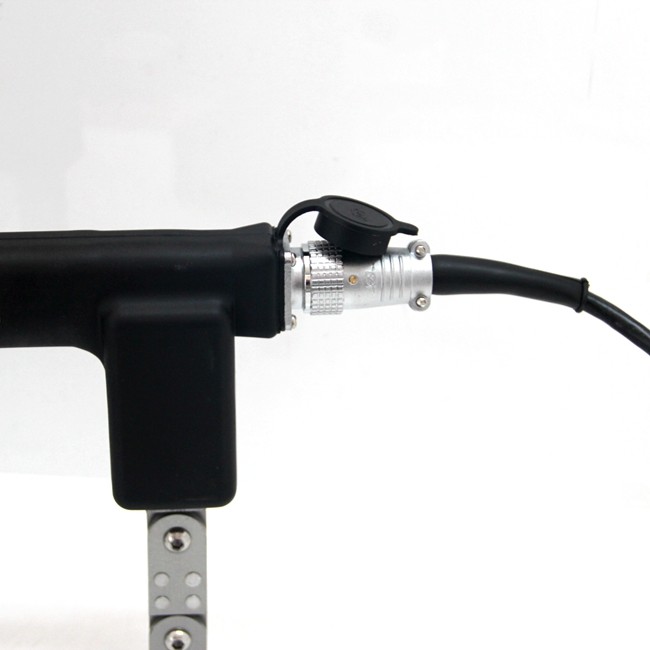

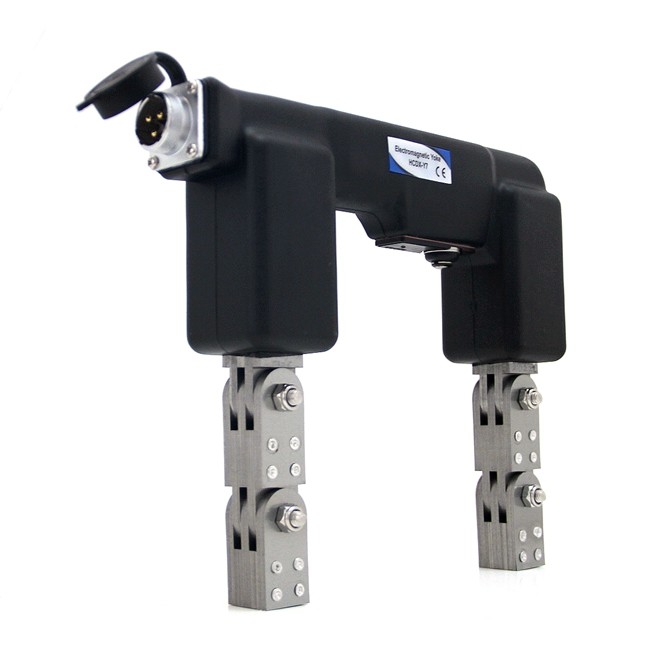

Com construção selada resistente a produtos químicos, pernas articuladas para contornar qualquer formato de peça e um cabo robusto de doze pés com alívio de tensão para uso em campo, o HCDX-Y7 é ideal para inspeção de soldas e outros testes remotos.

Os controles de estado sólido permitem que o operador use campos magnéticos AC para indicações de superfície ou campos magnéticos DC para indicações subsuperficiais para atender a todas as necessidades de inspeção.

Recursos do produto

Conformidade com JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024

Construção sólida e selada, durável

Resistente a produtos químicos e abrasão

Opções de operação AC e DC para inspeção de superfície e subsuperfície

Excede as especificações de elevação da ASTM

Existem locais diretamente conectados à fonte de alimentação AC, que podem ser conectados diretamente à fonte de alimentação AC.

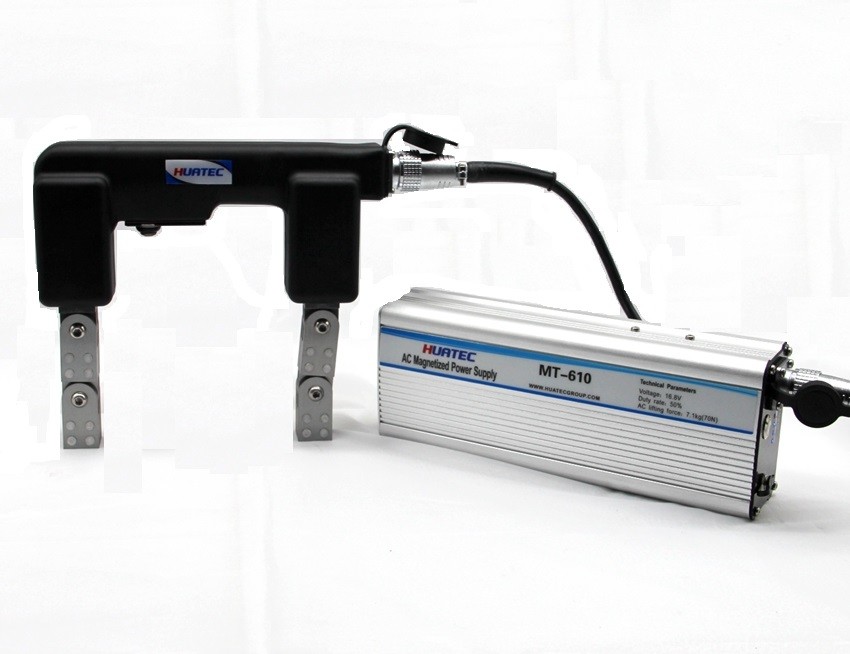

É possível usar uma fonte de alimentação magnetizada AC (bateria inversora DC-AC) para fornecer energia AC sem qualquer inserção direta na fonte de alimentação AC.

A fonte de alimentação de magnetização DC (bateria DC) pode ser usada para realizar a função de magnetização DC.

A função de exibição de energia pode exibir a energia atual da bateria e possui a função de alarme sonoro e luminoso.

Chip de microcomputador embutido para estabilizar a tensão de saída e garantir a sensibilidade da detecção.

Magnetização ajustável

A bolsa de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda yoke, etc.

Guia do modelo

HCDX-Y7

Parâmetro técnico

Temperatura de trabalho: -10 ~ +40 C

Temperatura de armazenamento: -20 ~ 50 C

Umidade relativa:<80% sem condensação

Aumento da temperatura de trabalho:<18 C

Taxa de carga temporária: >50%

Sensibilidade: peça de teste padrão A1 ranhura 15/50 claramente exibida.

Potência mínima de elevação AC: >4,5kg (44N)

Potência mínima de elevação DC: >18,1kg (177N)

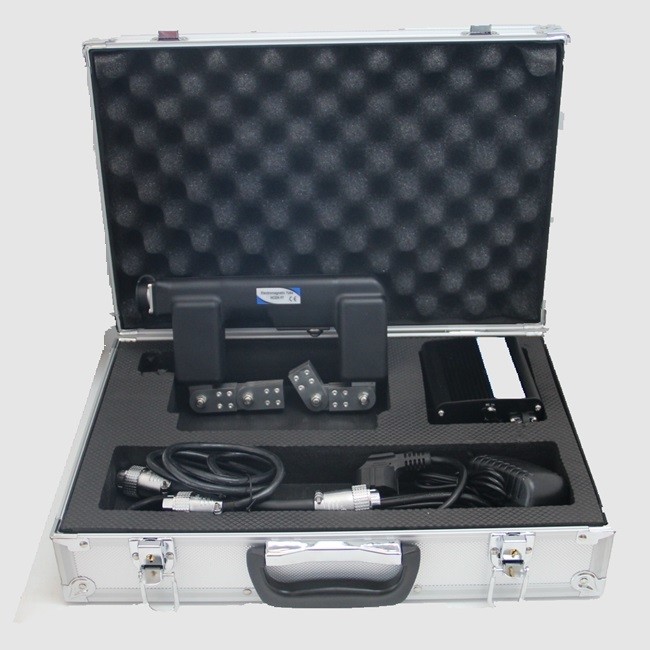

Configuração padrão:

HCDX-Y7

Detector de falhas de pó magnético host 1

Linha de energia 1

Pacote de bateria DC recarregável (fonte de alimentação magnetizada DC) 1

Mochila de energia DC 1

Adaptador de energia 1

Linha de conexão de saída DC 1

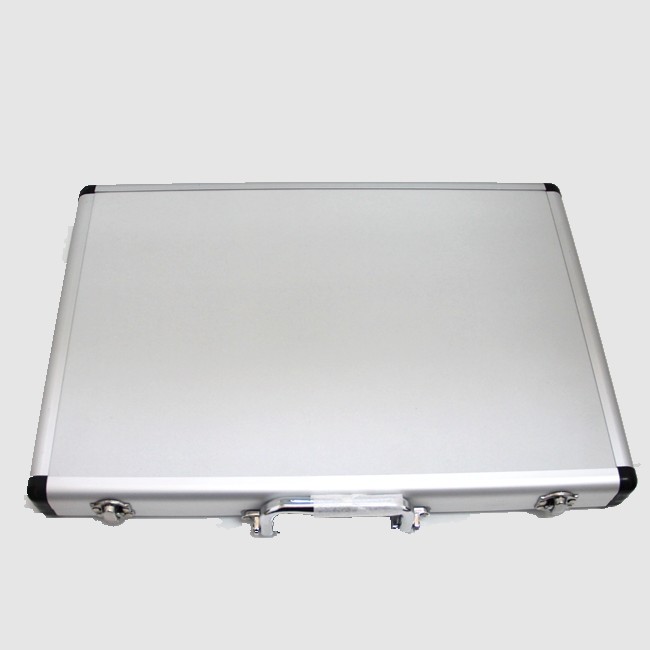

Caixa de instrumentos 1

Exemplos de defeitos:                                               Localização do defeito:

Inclusões Costuras                                                 Superfície e subsuperfície Ideal para: Fissuras de fadiga

Fissuras de encolhimento Rasgos Dobras                                     Testes de campo inspeções em vasos

Escória de soldagem Fissuras de retificação                               Inspeções em serviço

Fissuras de têmpera                                                 Ambientes exigentes

                                                                            Inspeção de solda
