Forma de onda B Escanear Elemento único e duplo Ecrã de cor de parede de ultra-som Medidor de espessura

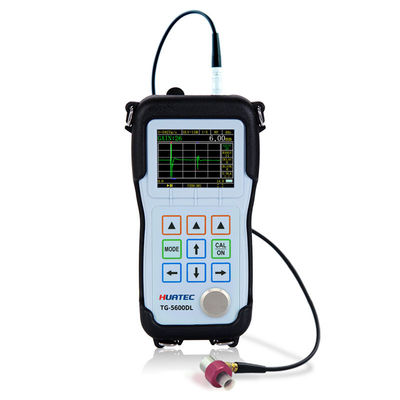

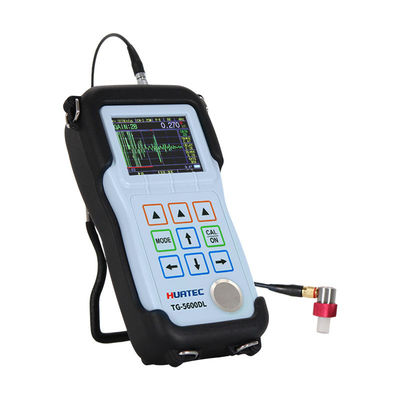

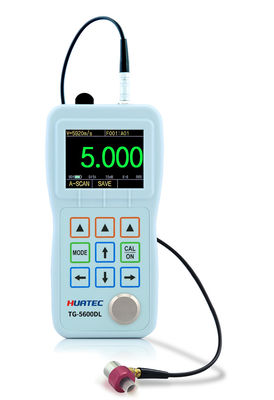

O HUATEC TG-5600DL é um medidor de espessura ultra-sônico portátil.O TG-5600DL é capaz de medir a espessura de vários materiais com uma precisão de até 00,001 milímetros ou 0,0001 polegadas, e amplamente utilizado em uma variedade de aplicações de medição de espessura.
Os utilizadores podem medir a espessura a partir de apenas um lado do material a medir, sem danificar a peça.
O TG-5600DL pode exibir leituras de espessura e A-scans ao mesmo tempo, permitindo que os usuários verifiquem as formas de onda.para que o intervalo de medição de espessura seja grandeA função B-scan é utilizada para observar o perfil inferior da peça a medir.A sonda se move ao longo da superfície da peça de trabalho para mostrar a seção transversal da peça de trabalho.
Este calibre pode ser usado na indústria de fabricação, indústria de processamento de metais, aeroespacial, transporte ferroviário, indústria química, indústria de inspeção de mercadorias e outros campos de teste.Além de medir com precisão uma variedade de placas e peças processadas, a monitorização de uma variedade de tubos e recipientes de pressão que estão em equipamentos de produção para monitorizar ainda mais os seus níveis de afinamento após terem sido corroídos durante a utilização,que é uma ferramenta indispensável na indústria dos ensaios não destrutivos.
A função de armazenamento é opcional, de acordo com as diferentes necessidades dos clientes, e o registrador de dados de grande capacidade integrado pode armazenar até 100.000 valores de medição de espessura e 400 formas de onda.Outras funções podem ser opcionais, tais como medição de espessura de várias camadas, resolução ultraalta, medição de espessura de grande amplitude, redução de ruído digital e modo de janela, camada de óxido da parede interna, comunicação em tempo real,Multicanal e outras opções.
Funções principais de medição
• A maior parte das medições dos materiais pode ser efectuada com transdutores de um único elemento.
• Faixa de espessura de medição: 0,01 mm ~ 38 m, dependendo do material a medir, da sonda, das condições de superfície, da temperatura e da configuração escolhida.
• Determinar a velocidade do som de um material desconhecido
• Alta resolução: a resolução normal do ecrã é de 0,001 mm, a ultra-alta resolução opcional pode atingir 0,0001 mm.
• Unidades de medida: milímetros, polegadas, mícrons e mils.
• Medição de altas temperaturas: temperaturas até 500°C.
• Menu de configuração padrão do sistema: para facilitar o utilizador, foi definido de acordo com as condições de utilização padrão da sonda do instrumento.
• Função de pausa: permite operações de processamento pós-medida. Ajuste convenientemente todos os parâmetros para obter dados de medição estáveis.
• Função de exibição de forma de onda em ecrã completo: aumenta a área de exibição do eco em 20%, proporcionando ao operador uma experiência de janela grande.
• Indicação da intensidade do eco: quanto mais forte for o eco, mais barras de indicadores são exibidas, especialmente o display de dígitos, que é mais útil.
• Modo B-scan baseado no tempo: é utilizado para observar o perfil inferior da peça a medir.
• Modo de diferença/taxa de redução: A diferença de espessura em relação ao ponto de fixação é exibida e expressa em percentagem da taxa de redução.
• Ganho TDG variável no tempo: o pulso inicial ou o eco da interface podem ser efetivamente reduzidos reduzindo o ganho inicial,e o eco inferior da amostra testada pode ser aumentado aumentando o ganho máximo, que é fácil de medir.
• Modo de medição:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
Parâmetros principais
| Especificações dos instrumentos | |
| Princípio de funcionamento | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Echos múltiplos), E-EV ((Echo verificação) |
| Tipo de sonda | Proba de linha de atraso, Proba de contacto, Proba de membrana, Proba do tipo lápis, Proba de imersão |
| Calibração | Proba zero, velocidade de calibração, calibração de 1 ponto, calibração de 2 pontos, velocidade definida |
| Faixa de espessura |
0.01mm38m, dependendo do material testado, condições da superfície da sonda, temperatura e configuração selecionada. 0.15mm30mm (Sonda padrão D15A, aço) |
| Intervalo de velocidade do material | 310 - 18699m/s,e pode medir a velocidade com espessuras conhecidas |
| Resolução | Opcional 0,1/0,01/0,001 mm |
| Frequência da sonda | 0.5MHz20MHz |
| Unidade de medição | mm, polegada, mm, mil |
| Taxa de atualização | 4HZ, 8HZ, 16HZ por segundo opcional |
| Desligar | Desligar automaticamente quando estiver parado durante 5,10 ou 20 minutos, ou manualmente |
| Tipo de exibição | 2.4 polegadas (320 × 240 matriz de pontos) TFT ecrã LCD de exibição a cores |
| Modo de retificação | RF, RF-, FULL, HALF+, HALF |
| Modo de visualização | A-SCAN, B-SCAN, dígitos, captura, diferença, alarme |
| Armazenamento | Pode armazenar 100.000 valores de espessura e 400 arquivos de configuração de parâmetros ((Opcional) |
| Ganho | Baixo, Médio ou Alto para diferentes condições de ensaio |
| Modo de exibição | Normal, captura mínima/máxima, DIFF/RR% |
| Correção do caminho V | Automático |
| Taxa de atualização | Selecionável 4Hz, 8Hz, 16Hz |
| MateriaisFaixa de velocidade | 500 a 9999m/s (0,0197 a 0,3937in/us) |
| Línguas | Chinês, Inglês, Japonês selecionáveis |
| Configurações de alarme | Alarmes mínimos e máximos. Faixa de 0,25 mm a 508 mm (0,010" a 20,00"). |
| Requisitos de energia | 2 pilhas AA |
| Tempo de operação | Aproximadamente 40 horas |
| Desligamento do instrumento | Selecionável ALGUMENTE ON ou AUTO OFF após 5, 10, 20 minutos de inatividade |
| Temperatura de funcionamento | -10°C a +50°C (+10°F a +120°F) |
| Tamanho | 153mm X 76mm X 37mm ((H X W X D)) |
| Peso | 280 g, incluindo as baterias |
Configuração padrão
| Posições | Quantidade |
|
TG-5600DL Medidor de espessura ultra-sônico |
1 |
| Proba | 1 |
| Cabos | 1 |

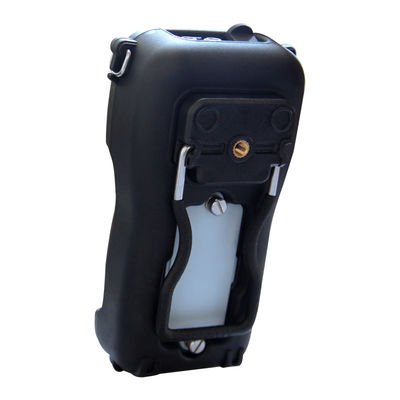

| Carcaça de borracha | 1 |
| Baterias alcalinas | - |
| Botelha de acoplamento | 1 |
| Caso | 1 |
| Manual de operação | 1 |
| Certificado de calibração | 1 |
Acessórios opcionais
| Profissionais | Cabos |
| Carcaça de borracha | Blocos de degraus |
| Linhas de atraso | Agente de acoplamento |
| Película protetora | Opções de software |
Apêndice A: Velocidade do material
A tabela lista a velocidade de propagação do ultrassom em vários materiais comuns.A velocidade real destes materiais pode diferir da velocidade na tabela por várias razões, por exemplo, composição do material, orientação preferida dos grãos, porosidade e temperatura, etc. Portanto, para obter a melhor precisão de medição,Uma amostra feita de um material específico deve primeiro ser testada para confirmar a velocidade do material específico..
Tabela:Lista de Velocidade do Material
| Materiais | Velocidade ((m/s) |
| Aço 20# | 5891 |
| Alumínio | 6320 |
| Cloreto de sódio | 6200 |
| Cobre | 4660 |
| Ouro | 3251 |
| Ferro | 5930 |
| Plomo | 2160 |
| Magnésio | 5806 |
| De prata | 3607 |
| Titânio | 6098 |
| Cálcio | 4193 |
| Tungstênio | 5181 |
| Cinza | 3320 |
| De aço | 4380 |
| Ferro fundido cinzento | 4600 |
| Vidro | 5766 |
| De fibras sintéticas | 2610 |
| Aço inoxidável 304 | 5334 |
| PVC | 2392 |
| Silício | 9620 |
| Vidro de quartzo | 5655 |
Notas:A tabela acima é apenas para referência. Para calibração de velocidade real, consulte calibração de velocidade 6.2
