DAC AVG Gravador de vídeo Detector de falhas por ultra-som Calibração automática para metal

DAC AVG Gravador de Vídeo Calibração Automática Ultrassom Detector de Falhas de Metal FD219

Introdução

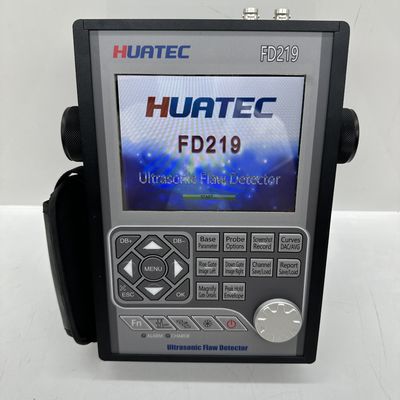

Este detector de falhas HUATEC FD219 é um detector ultrassônico digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar vários defeitos (rachaduras, inclusões, poros, etc.) na peça de trabalho de forma rápida, conveniente, sem danos e com precisão. Pode ser usado tanto em laboratório quanto em canteiros de engenharia. Este instrumento pode ser amplamente utilizado na fabricação, metalurgia de ferro e aço, processamento de metais, indústria química e outros campos que exigem detecção de defeitos e controle de qualidade. Também é amplamente utilizado na inspeção de segurança on-line e avaliação de vida nas áreas aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.

O instrumento pode ser amplamente utilizado na localização e dimensionamento de trincas ocultas, vazios, dissoluções e descontinuidades semelhantes em soldas, peças forjadas, tarugos, eixos, eixos, tanques e vasos de pressão, turbinas e componentes estruturais.

Características do Instrumento

O hardware principal é projetado com ARM+FPGA e o software usa um sistema operacional multitarefa altamente confiável, o que melhora muito a função, portabilidade, durabilidade e confiabilidade do instrumento.

Este instrumento usa um menu mestre-escravo e é projetado com teclas de atalho e um botão giratório digital. O instrumento é leve e portátil e pode ser segurado com uma mão.

Mostrar

Tela LCD TFT multicolorida totalmente digital e multicolorida de alta resolução (640 × 480 pixels). A exibição da forma de onda é mais delicada e humana.

4 estilos de interface operacional podem ser selecionados de acordo com o ambiente.

O LCD com atualização rápida de 60 Hz. Capaz de exibir mudanças sutis na forma de onda.

O brilho do LCD pode ser definido livremente.

Forma

O invólucro metálico todo em alumínio é forte e durável, e o desempenho da blindagem eletromagnética é muito bom.

O suporte de amortecimento giratório de 360 ​​graus e a bainha de borracha são fáceis de usar.

Painel de vidro temperado, extremamente duro, resistente ao desgaste e resistente a riscos

Captura de tela e relatório de detecção de falhas em PDF

Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas e salvá-los como imagens BMP no disco U, que podem ser definidas como imagens coloridas ou em escala de cinza.

Exporte o relatório de detecção de falhas como um arquivo PDF e salve-o em um disco U para fácil arquivamento e impressão.

Todo o conteúdo do arquivo PDF pode ser personalizado de acordo com as necessidades do usuário.

Imagens BMP e arquivos PDF podem ser visualizados em um computador ou telefone celular.

Faixa

Até 15.000mm em aço; faixa selecionável em etapas fixas ou continuamente variável. Adequado para uso em peças grandes e em medições de alta resolução.

Pulsador

Energia de pulso selecionável entre 100V, 200V, 250V,300V,350V, 400V e 500V.

Largura de pulso ajustável de 0,1 µs a 0,5 µs para combinar com sondas com frequências diferentes.

Frequência de repetição de pulso ajustável de 20 Hz a 2 KHz.

Amortecimento selecionável entre 50Ω, 150Ω, 250Ω e 500Ω para desempenho ideal da sonda

Seleção de sonda: sonda de cristal único, sonda de cristal duplo, sonda de ângulo especial, sonda penetrante, sonda de escalada.

Receptor

Amostragem: Conversor AD de 16 dígitos na velocidade de amostragem de 320 MHz

Retificação: Meia Onda Positiva, Meia Onda Negativa, Onda Completa e RF

Largura de banda analógica: capacidade de 0,2 MHz a 20 MHz com faixas de frequência selecionáveis ​​(definidas automaticamente pelo instrumento) para combinar com a sonda para desempenho ideal.

Ganho: 0 dB a 110 dB ajustável em etapas selecionáveis ​​de 0,1 dB, 2 dB, 6 dB.

Portões

Duas portas totalmente independentes oferecem uma variedade de opções de medição para altura ou distância do sinal usando disparo de pico.

O modo eco a eco permite o posicionamento preciso da porta para sinais extremamente próximos.

Gate Start: Variável em toda a faixa exibida

Largura do portão: variável do início ao final do intervalo exibido

Altura do Gate: Variável de 0 a 99% da Altura da Tela Cheia

Alarmes: Limite positivo/negativo com LED Flash.

Memória

O instrumento possui uma memória interna de grande capacidade e dados e arquivos não serão perdidos devido à falha de energia do instrumento.

Memória de 500 arquivos de canais para armazenar configurações de calibração e parâmetros de sonda.

Memória de 1000 arquivos de relatório de ondas para armazenar ondas e configurações do A-Scan.

Todos os arquivos podem ser armazenados, recuperados e apagados.

As configurações do canal e os arquivos de relatório podem ser exportados via disco de memória, e as informações também podem ser armazenadas em quantidades ilimitadas via memória USB.

Gravador de vídeo

O Gravador de Vídeo é útil em muitas situações, é muito conveniente para quem deseja analisar posteriormente as atividades de sondagem.

O instrumento pode gravar o processo de teste e salvá-lo como um arquivo de vídeo, que pode ser reproduzido através do instrumento ou de um software especial. Ele suporta até 10 arquivos de vídeo e cada arquivo de vídeo pode ter até 5 minutos de duração.

Se você optar por salvar o arquivo de vídeo no disco de memória, o número e a duração do arquivo de vídeo não serão limitados.

Gravar e reproduzir o processo de teste oferece grande conveniência para estudos e análises futuras de detecção de falhas.

A reprodução de vídeo suporta funções de pausa, avanço rápido, retrocesso rápido e parada.

Funções

• Calibração automática: Calibração automatizada do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Localização de falhas: exibição ao vivo do caminho do som, projeção (distância da superfície), profundidade, amplitude,
• Dimensionamento de falhas: O dimensionamento automático de falhas usando AVG ou DAC acelera o relatório de aceitação ou rejeição de defeitos.
• Leitura digital e Trig. Função: A espessura/profundidade pode ser exibida na leitura digital ao usar uma sonda normal e a distância e profundidade da superfície são exibidas diretamente quando a sonda angular está em uso.
• DAC/AVG:A curva é gerada automaticamente e os pontos de amostragem podem ser compensados ​​e corrigidos. A curva flutua automaticamente com o ganho, expande-se automaticamente com a distância de detecção e move-se automaticamente com o tempo de atraso. Ele pode exibir a curva AVG de qualquer abertura.
• AWSD1.1. A escolha deste padrão pode reduzir cálculos manuais e melhorar a eficiência da detecção.
• Recurso de correção de superfície curva.
• Função de medição de altura de fissuras.
• Gate Magnify: distribuição do alcance do gate por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Função de ganho automático
• Envelope: Exibição simultânea de A-scan ao vivo com taxa de atualização de 60 Hz e envelope de exibição de A-scan
• Peak Hold: Compare formas de onda de pico congeladas com A-Scans ao vivo para interpretar facilmente os resultados dos testes.
• Marca de pico: capture e marque o pico em tempo real
• Codificação de eco: exibe a área de exibição de eco de 1 a 9 em cores diferentes, usada para analisar a posição do defeito.
• Um Scan Freeze:O congelamento do display contém dados de forma de onda e distância de teste.
• B Recurso de exibição de digitalização. Exiba intuitivamente o formato do defeito da peça de trabalho e o resultado da detecção é mais intuitivo.

Relógio em tempo real

O relógio do instrumento continua funcionando monitorando o tempo.

Comunicação

Duas portas USB 2.0 de alta velocidade. Dois modos USB podem ser selecionados: U-DISK e U-BRIDGE. No modo U-DISK, arquivos de configuração de canal, arquivos de relatório de falhas, imagens de captura de tela e filmes gravados podem ser salvos no U-DISK. No modo U-BRIDGE, o instrumento troca dados com o software DataPro.

Bateria

Bateria de íon de lítio integrada de grande capacidade e alto desempenho.

O tempo de trabalho contínuo superior a 12 horas. Tempo de recarga típico de 4 a 6 horas.

Botão

Os ajustes operacionais são feitos de forma fácil e rápida usando o botão rotativo.

Atualização de software

O software pode ser facilmente atualizado através do U-DISK. A atualização não causará danos à máquina.

Especificações

• Faixa de medição: 0 a 15.000 mm, na velocidade do aço
• A frequência de repetição de pulso varia de 20 Hz a 2.000 Hz
• Velocidade do material: 1.000 a 20.000 m/s
• A frequência de repetição de pulso varia de 20 Hz a 2.000 Hz
• Faixa dinâmica: mais 40dB
• Linearidade do sistema: Horizontal: +/-0,2% FSW,

Vertical: 0,25% FSH, Precisão do Amplificador +/-1 dB.

• Poder de resolução: mais de 40dB
• Folhas de sensibilidade: mais de 50dB (orifício profundo de fundo plano de 200mmФ2)
• Rejeitar (supressão): 0 a 80% da altura da tela cheia
• Ruído: menos de 10%
• Monitores de Gate: Dois gates independentes controláveis ​​em toda a faixa de varredura
• Ganho: máximo de 110 dB em resolução selecionável de 0,1, 1,0, 2,0, 6,0 dB.
• Largura de banda (passa banda do amplificador): 0,2 a 20 MHz
• Deslocamento de pulso: mais de 32dB
• Atraso de exibição: -20 a 3400 µs
• Atraso da sonda/compensação zero: 0 a 99,99 µs
• Modos de teste: eco de pulso, elemento duplo e transmissão direta
• Pulsador: Pulsador de Onda Ajustável
• Energia de pulso: 100V, 200V, 250V, 300V, 500V selecionável
• Retificação: Meia onda positiva, meia onda negativa, onda completa, RF
• Unidades: polegada ou milímetro
• Conexões do transdutor: BNC ou LEMO
• Requisitos de energia: rede elétrica CA 100-240 VCA, 50-60 Hz
• Temperatura operacional: -10°C a 50°C, Temperatura de armazenamento: -30°C a 50°C

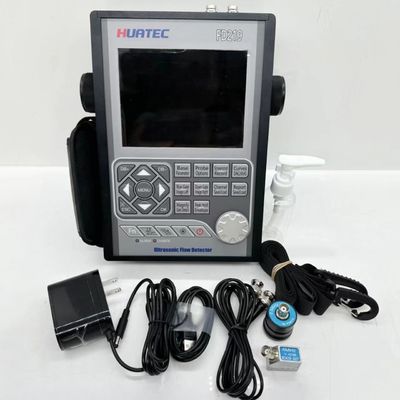

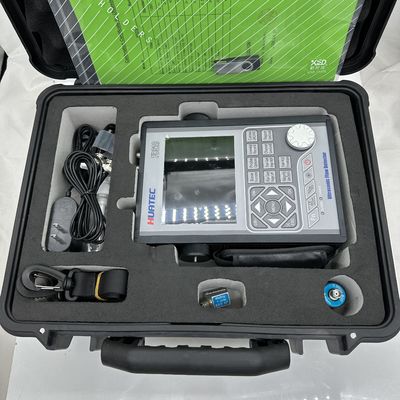

Pacote Padrão: Host, sonda reta 2,5 MHz 20 mm, sonda angular 4 MHz 8X9 60 graus, cabo de conexão da sonda, adaptador e cabo de alimentação, software para PC, cabo de comunicação, manual do usuário, certificado de calibração, caixa do instrumento

Acessórios opcionais

Sonda reta (5MHZ-ф20)
Sonda reta (2,5 MHz-ф20)
Sonda reta (2,25 MHz-ф20)
Sonda reta (1MHZ-ф20)
Sonda angular (4MHZ-45graus, 8*9mm)
Sonda angular (4MHZ-60graus, 8*9mm)
Sonda angular (4MHZ-70graus, 8*9mm)
Sonda angular (4MHZ-80graus, 8*9mm)
Sonda angular (2MHZ-45graus, 8*9mm)
Sonda angular (2MHZ-60graus, 8*9mm)
Sonda angular (2MHZ-70graus, 8*9mm)
Sonda angular (2MHZ-80graus, 8*9mm)
Sonda T/R (5MHz-ф20mm, foco 15mm)
Sonda T/R (2,5 MHz-ф20 mm, foco 15 mm)
Cabo de conexão à sonda (BNC-BNC)
Cabo de conexão à sonda (BNC-Lemo 00)
Cabo de conexão à sonda (Lemo 01-BNC)
Cabo de conexão à sonda (Lemo 01-Lemo 00)
Bateria de íon de lítio
Adaptador de energia (4A/9V)
Cabo de alimentação
Estojo de couro
Bloco de teste V1
Bloco de teste V2
Blocos de teste DAC, ASME etc.

Alça

Bluetooth
