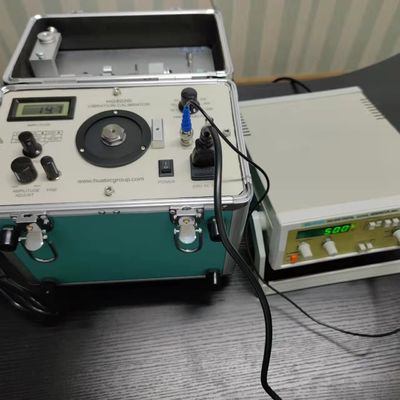

Calibrador Digital de Vibração Calibrar Medidor de Vibração Shaker 1Hz a 10kHz Regulação contínua HG-5020i

Calibrador digital de vibrações Calibrador de vibrações Medidor de vibrações Analisador de vibrações Tester de vibraçõesISO10816
Frequência(continuamente ajustável): 10 a 1280 Hz+0.01%


Aplicação para o calibrador de vibração ISO10816 HG-5020i:

1.Pode ser utilizado para calibrar acelerômetro de vibração, velocidade e transdutor de proximidade e também um instrumento de medição de vibração. sinais senoidal padrão em frequência 10, 20, 40, 80, 160, 320,640 e 1280 Hz

2Pode ser gerado a partir do calibrador a amplitude da aceleração, velocidade e deslocamento

3.Pode ser definido através de potencialómetros e mostrado em ecrãs digitais.

4O calibrador de vibração.HG-5010 combina um gerador de sinal sinusoidal, um amplificador de potência, um transdutor padrão e um shaker em um só e possui um volume pequeno, alta precisão e fácil operação.Pode ser utilizado em laboratório ou no local.

5Normas internacionais: ISO 10816

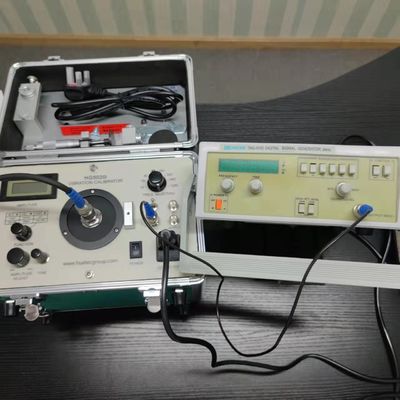

Pode ser utilizado para calibrar acelerômetro de vibração, velocidade e transdutor de proximidade e também um instrumento de medição de vibração.640 e 1280 Hz podem ser gerados pelo calibradorEle também tem uma tomada para entrada de um gerador de sinal externo para qualquer frequência de vibração e até mesmo sinal de varredura.podem ser definidos através de potencialómetros e exibidos em ecrãs digitaisPode ser gerada vibração horizontal ou vertical.

O HG-5020i combina gerador de sinal sinusoidal, amplificador de potência, transdutor padrão e um shaker em um e possui um pequeno volume, alta precisão e fácil operação.Pode ser utilizado em laboratório ou no local.

Normas: JJG 1062-2010. JJG 298-2015.

Especificações

Frequência: fixa 10, 20, 40, 80, 160, 320, 640, 1280Hz e entrada externa para qualquer sinal com ajuste contínuo de frequência, varredura, não-sinusoidal

Amplitude máxima de vibração e carga máxima

Tamanho:280 x 180 x 250 mmPeso bruto:10 kg

Temperatura: operação:0^oC a 50^oCArmazenamento:- 20^oC a 70^oC

Potência:220Vac (opcional 110Vac)

Linearidade da sonda de proximidade

Prode: sondas de 5 mm e 8 mm Faixa: 0~2,0 mm

Display:3¹/₂Display numérico para aceleração, velocidade ou deslocamento

Nota: Com uma frequência mais elevada, o valor do deslocamento da vibração é muito pequeno, pelo que o calibrador não produz um sinal de vibração.

Tamanho:280 x 180 x 250 mm

Peso:20 libras, 9 quilos.

Temperatura: operação:0^oC a 50^oC

Armazenamento:- 20^oC a 70^oC

Humidade:90% não condensante


O painel de controlo do calibrador de vibrações HG-5020i é apresentado do seguinte modo:


1 Display de saída de amplitude de vibração Indicar a amplitude da saída de sinal de vibração do calibrador
2 Potenciômetro de calibração
3 Função de selecção do interruptor Mudar a saída do calibrador para aceleração, velocidade ou deslocamento
4 Potenciômetro para ajuste da amplitude de saída
Ajuste do potencialómetro para alterar a amplitude de vibração de saída
5 Ajustar a amplitude de vibração de saída lentamente
6 Tabela de fixação do transdutor a calibrar
7 O buraco do fio para fixação do suporte da sonda de proximidade
Durante a calibração da sonda de proximidade, o suporte do transdutor é fixado no painel de controlo através deste buraco de rosca.
8 Interruptor de alimentação 220 VAC
9 Soquete para entrada de energia AC de 220 V
Utilizado para ligar a energia AC de 220 V.
10. Soquete para saída de energia
Para monitorizar a forma de onda do sinal de saída do amplificador de potência do calibrador.
11 Soquete de saída de tensão de 24 V
Fornecimento de energia a 24 V para o proximitor durante a calibração da sonda de proximidade.
12 Interruptor de selecção de frequência
