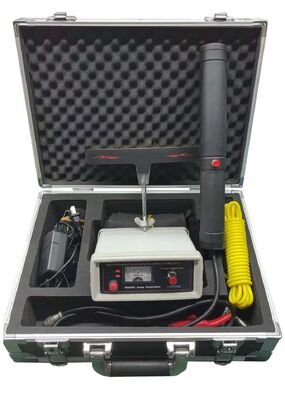

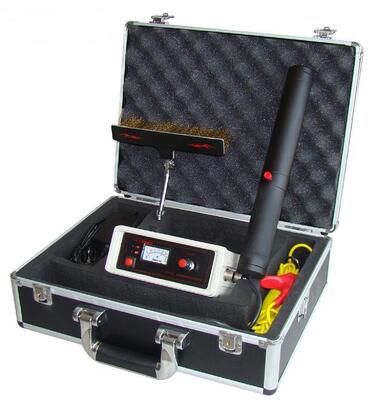

Detector de buracos de pin para testar revestimentos protetores de defeito de oleodutos e gasodutos, cabos, esmalte, tanque de metal
Detalhes:
[Função]
O detector HD-201 Porosity Holiday é um equipamento de ensaio especial utilizado para detectar falhas de oleodutos e gasodutos, cabos, esmalte, tanques de metal, casco e outros revestimentos protetores.É um equipamento simples e prático.
[Características]
1, Baixo consumo de energia, pequeno tamanho, peso leve;
2"Operação simples;
[Indice técnico principal]
1"Área de medição:
HD-201A:0.03-3.5 mm ((médio de alcatrão de carvão epoxi)
HD-201B:3.5-10.mm (medio de asfalto de petróleo)
HD-201C:0.03-10.mm ((Pit de alcatrão de carvão epoxi, meio de asfalto de petróleo)
3, Alta tensão de saída:
HD-201A:0.5-15KV
HD-201B- 15 a 35 KV
HD-201C:0.5-35KV
4Display: ponteiro
5Sistema de controlo de alta tensão: Ajuste do potencialómetro ordinário
6Fornecimento de corrente contínua: 12 V
7,Consumo:< 5w
8Atraso do alarme: 1-2s.
9, Sonda de alta tensão: Gerador eletrónico de alta tensão
10Embalagem: caixa de metal.
11Dimensões principais: 165 mm × 155 mm × 68 mm
12Peso:1.5 kg ((incluindo bateria)
[Princípio]
O detector gera uma alta tensão de CC que é aplicada à superfície do revestimento através de uma sonda.Quando a sonda é passada sobre um defeito de revestimento, então o circuito elétrico é concluído e corrente flui da sonda para o substrato.Os alarmes sonoros e visuais são activados no detector e uma centelha pode ser produzida na falha.
[Plano de tensão de ensaio]
| Material anticorrosivo |
Espessura do revestimento |
Voltagem de detecção |
Observações |
|
Petróleo de carvão epoxi
Dois panos de óleo
|
0.2
0.4
0.6
0.8
|
4-5KV ou auto
|
Se a norma deve ser implementada de acordo com a norma
|
|
Petróleo
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Tela de polietileno |
De acordo com: 3249TC=V fórmula de conversão V: tensão TC: espessura da camada anticorrosiva
Implementação padrão dos critérios de aceitação SY4014-92
|
| Com revestimento de vidro |
Dependendo da experiência, a tensão de detecção é geralmente de 8KV-20KV |
| Outros materiais anticorrosivos |
Dependendo do projeto do departamento de projeto para detectar o desempenho de isolamento da tensão ou do próprio material. |

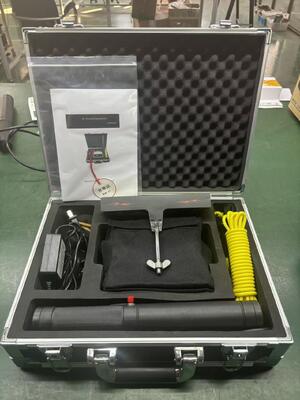

[Entrega padrão]
Unidade principal
Arma de alta tensão
Arma de alta tensão
Carregador
Cabos longos
Cabo curto
Imã de ligação
Roba de terra
Luvas de alta pressão
Manual de instruções
Certificado de calibração HUATEC
Acessórios opcionais
Pincel de arca
Pintura plana
Pincel de mola circular
Pincel de superfície interna do tubo
Bateria
